Productdetails:
|
| Productnaam:: | stoomgenerator | Type:: | Elektrische verwarming/gasverwarming |
|---|---|---|---|
| Structuur:: | Elektrische het Verwarmen Buis | Druk:: | 0.4/0.7Mpa |
| Brandstof:: | Verwarmingswater | Output:: | Stoom |
| Materiaal: | roestvrij staal | Functie:: | Productdamp |
| Vermogen:: | 9 kW//24 kW/48 kW/72 kW | Nominale verdamping:: | 50kg/60kg/100kg/200k/300k/500kg per uur |

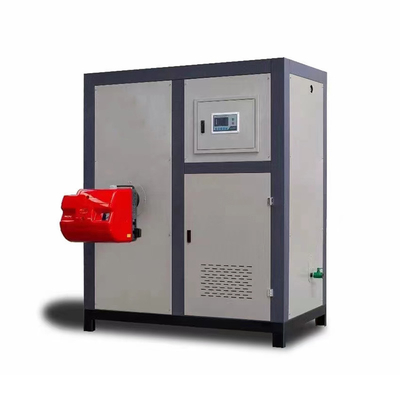

300 kg biomassa stoomgenerator constante temperatuur commerciële stoomketel pellet elektrische verwarming stoomketel
De generator 24kw is door middel van een automatisch besturingsapparaat om ervoor te zorgen dat de vloeistof controller of hoge,middelgrote en lage elektrode sondes feedback regelen het openen en sluiten van de waterpomp tijdens de werking, de lengte van de watertoevoer en de verwarmingstijd van de oven; de maximale stoomdruk wordt ingesteld en het waterniveau van de oven wordt voortdurend verlaagd met de continue stoomuitgang.Wanneer het in het lage waterniveau (mechanisch type) en het middenwaterniveau (elektronisch type) isWanneer het waterpeil hoog is, stopt de waterpomp de watertoevoer.
Tegelijkertijd blijft de elektrische verwarmingsbuis in de oven warm en genereert de bron voortdurend stoom.De drukmeter op het bovenste deel van het paneel of het bovenste deel geeft onmiddellijk de dampdrukwaarde weer, en het gehele proces kan automatisch worden weergegeven door het indicatorlicht.
300 kg biomassa stoomgenerator constante temperatuur commerciële stoomketel pellet elektrische verwarming stoomketel
Parameter:
| 1Nominale verdamping: ((Kg/h) 50 | 2.De ontwerpdruk ((MPa):0.72 |
| 3.Nominale stoomdruk ((MPa):0.4-0.7 | 4.Maximale toelaatbare werkdruk ((MPa):0.7 |
| 5Ontwerptemperatuur:171.4°C | 6Nominale stoomtemperatuur:170.4°C |
| 7.Punctuurproefdruk ((MPa):0.92 | 8.Volume ((m3) 004 |
|
9Watercapaciteit: 29 liter. Werkmedium: water, waterdamp |
10.Nummervermogen:36 ((KW) |
| 11Nominale druk: 380 V | 12Nominale stroom:9.4A |
| 13Nettogewicht: 58 kg | 14Vervoersdimensie: 70*50*130 |
|
De stoomgenerator met ketel is aanvaardbaar voor OEM- of ODM-service. De 24 kW stoomgenerator met 380 spanning bestaat voornamelijk uit een watervoorziening, een automatisch besturingssysteem, een oven en een verwarmingssysteem en een veiligheidsbeveiligingssysteem. |
|
Elektrische verwarming Stoomverwarming Droogverwarming Stoomcultuur Horizontale biomassa stoomgenerator Stoomketel
| Model | ZYSG0.012-0.7 | ZYSG0.016-0.7 | ZYSG0.025-0.7 | ZYSG0.035-0.7 | ZYSG0.05-0.7 | ZYSG0.06-0.7 | ZYSG0.08-0.7 | ZYSG0.1-0.7 | ZYSG0.125-0.7 | ||
| Project | Eenheid | ||||||||||
| Nominale verdamping | Kg/h | 12 | 16 | 25 | 35 | 50 | 60 | 80 | 100 | 125 | |
| Nominale werkdruk | MPa | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| Verzadigde stoomtemperatuur | °C | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | |
| Inlaatvermogen | KW | 9 | 12 | 18 | 27 | 36 | 40 | 54 | 72 | 90 | |
| Inlaatstroom | Een | 14 | 18 | 27 | 41 | 54 | 60 | 81 | 108 | 135 | |
| Nominale spanning | V | 3N AC 50Hz 380V | |||||||||
| een hoofddampklepdiameter | DN | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | |
| b De diameter van de veiligheidsklep | DN | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | |
| c Inlaatdiameter | DN | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | |
| d De diameter van de uitblaasventiel | DN | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 20 | 20 | |
Algemene grootte |
L | mm | 540 | 540 | 540 | 540 | 650 | 650 | 650 | 800 | 800 |
| W | mm | 650 | 650 | 650 | 650 | 660 | 660 | 660 | 800 | 800 | |
| H | mm | 980 | 980 | 1100 | 1100 | 1380 | 1380 | 1380 | 1580 | 1580 | |
| Gewicht | kg | 90 | 95 | 105 | 110 | 130 | 130 | 135 | 195 | 195 | |
| Volgens de eisen van de klant kan het bedrijf op maat gemaakte producten leveren voor specifieke stroomvoorziening in de wereld. | |||||||||||
A. Elektrisch verwarmde stoomgenerator
| Modelnummer | ZY-CH24 | ZY-CH36 | ZY-CH48 | ZY-CH72 | ZY-CH144 |
| Uitlaatdruk (Mpa) | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| Nominale spanning (V) | 380 | 380 | 380 | 380 | 380 |
| Nominaal vermogen (kw) | 24 | 36 | 48 | 72 | 144 |
| Nominale stoomcapaciteit (kg/h) | 32 | 50 | 65 | 100 | 200 |
| Temperatuur van verzadigde stoom (°C) | 170 | 170 | 170 | 170 | 170 |
| Stoompijpdiameter (mm) | 20 | 20 | 20 | 20 | 20 |
| De diameter van de ontladingsbuis (mm) | 20 | 20 | 20 | 20 | 20 |
| Afvoerpijpdiameter (mm) | 20 | 20 | 20 | 20 | 20 |
| Thermische efficiëntie | 98% | 98% | 98% | 98% | 98% |
| Aanpassing van de verwerking | Aanpasbaar | Aanpasbaar | Aanpasbaar | Aanpasbaar | Aanpasbaar |
| De lengte van de vorm (mm) | 850 | 850 | 850 | 850 | 1600 |
| Profielbreedte (mm) | 820 | 820 | 820 | 820 | 850 |
| Hoogte van het profiel (mm) | 1350 | 1350 | 1350 | 1350 | 1400 |
B.Gasverwarmd/LPGverwarmd/Dieselverwarmde stoomgenerator
| Modelnummer | ZYSG0.1-07 ((Y/Q) | ZYSG0.2-07 ((Y/Q) | ZYSG0.3-07 ((Y/Q) | ZYSG0.5-07 ((Y/Q) | ZYSG0.6-07 ((Y/Q) | ZYSG1.0-08 ((Y/Q)) | |
| Nominale verdamping (kg/uur): | 100 | 200 | 300 | 500 | 600 | 1000 | |
| Nominale druk (Mpa): | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| Thermische efficiëntie (%): | 95% | 95% | 95% | 95% | 95% | 96% | |
| Stoomdiameter Dn (mm): | 25 | 25 | 25 | 40 | 25X2 | 40 | |
| Inlaatdiameter Dn (mm): | 20 | 20 | 20 | 25 | 20 | 25 | |
| De in punt 6.2.4.1 bedoelde parameters moeten worden vastgesteld. | 40 | 40 | 40 | 25 | 40 | 25 | |
| Diameter van de veiligheidsklep Dn (mm): | 20 | 20 | 20 | 32 | 20 | 40 | |
| De diameter van de schoorsteen Dn (mm): | Φ140 | Φ140 | Φ159 | Φ219 | Φ159X2 | Φ300 | |
| Brandstofverbruik | Lichte diesel (kg/uur): | 6.6 | 13 | 18 | 31 | 34 | 62 |
| Natuurgas (NMP): | 7.5 | 15.5 | 23 | 39 | 46 | 76 | |
| Vloeibare gassen (kg/uur): | 6 | 11.5 | 14 | 24 | 29 | 59 | |
| Afmetingen (inclusief brander, accessoires) |
Lange (mm): | 1350 | 1700 | 2100 | 2300 | 2800 | 3150 |
| Breedte (mm): | 800 | 1600 | 1600 | 1800 | 2400 | 2500 | |
| Hoogte (mm): | 1550 | 2400 | 2400 | 2800 | 2500 | 2800 | |
| Verpakkingsgewicht ((kg) | 650 | 1100 | 1100 | 1700 | 2100 | 3500 | |
C.stoomgeneratoren van biomassa
| Modelnummer | ZYH0.1-07M | ZYH0.2-07M | ZYH0.3-07M | ZYSG0.6-07M | ZYXG1.0-07-SC | ZYSG1.0-08-Eenvoudig systeem | |
| Nominale stoomcapaciteit (kg/uur): | 100 | 200 | 300 | 600 | 1000 | 1000 | |
| Nominale druk (Mpa): | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| Thermische efficiëntie (%): | > 92% | > 92% | > 92% | > 92% | > 92% | > 92% | |
| Stroomvoorziening (VIHZ): | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz | 380V/50Hz | 380V/50Hz | |
| Afmeting van het lichaam: | 1700x850x1805 | 1850x1050x2305 | 1700x1100x2300 | 3000x1100x2300 | 2900x2600x2500 | 3400x1800x3000 | |
| Externe stofverzamelaar: | 330x1650 | 80x80x2300 | 1100x850x2300 | 80x80x2300(*2) | Ingebouwde integratie | 1700*950*1200 mm | |
| Bunkercapaciteit (kg): | 110 | 90 | 150 | 280 | 480 | 400 | |
| De diameter van de schoorsteen (m): | Φ140 | Φ140 | Φ219 | Φ219 | Φ273 | Φ273 | |
| Brandstofverbruik per uur (kg/uur): | 10 tot 15 | 20 tot 25 | 30-35 | 70 tot 80 | 150-180 | 150-180 | |
| Gewicht van de verpakking (kg): | 870 | 980 | 1300 | 2600 | 3600 | 3500 | |
300 kg biomassa stoomgenerator constante temperatuur commerciële stoomketel pellet elektrische verwarming stoomketel
